高性能磁环步进电机的扭力达到4kg

作者: 编辑: 来源: 发布日期: 2022.06.23
信息摘要:
在产品升级过程中,步进电机定型后,后期电机所带动的力量要求增加了 在不改变原来的设计理念,增加电机磁环提升电机力量

在产品升级当中,产品的升级会根据市场的需求而进行升级,没一次产品的升级都会牵扯到多个方位的布局调整,从产品的设计开始,到生产,组装,原材料的调整等等多方面。

就比如步进电机方面,电机的尺寸,电压、电阻、线长、轴长(扁位)、减速比等都已经设定好了,通过调整电机的电阻和磁环的质量而改变扭力,使得效果更佳。

如果在选型或者选配电机时,需求的力量和电机力量有所误差,可以调整磁环的材质试试,说不定可以起到意想不到的结果。

步进电机的基本参数:

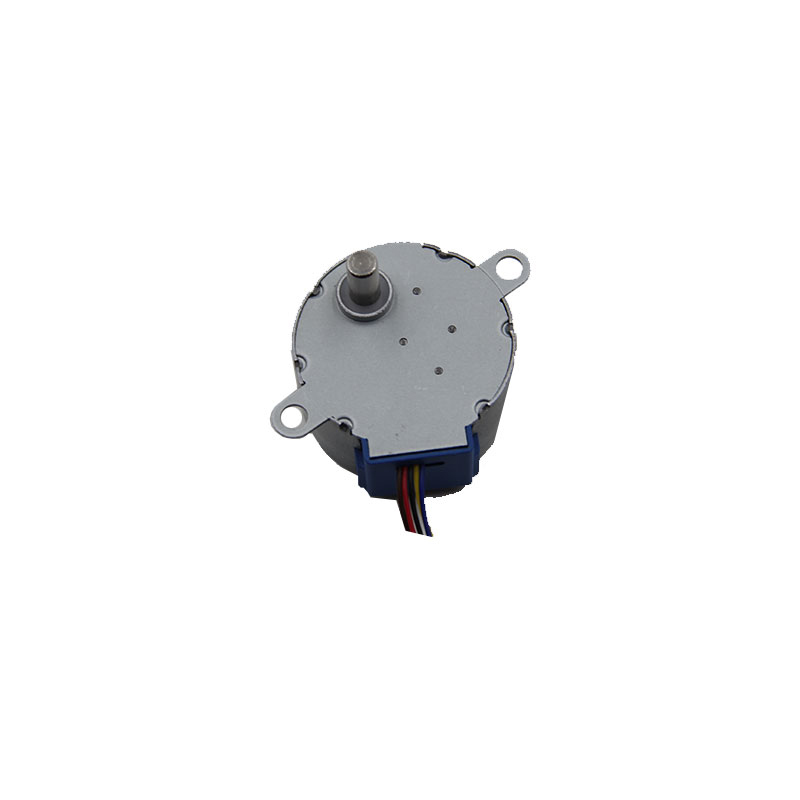

35步进电机系列

1.型号:BH-35BYJ26-002
1.额定电压:马达端子电压:12. OV DC
2.相数:2相
3.驱动方式:1-2相励磁单极驱动
4.步距角:15° /85 (输出轴),减速比1/85
5.电阻:40Ω±15%/相  25°C
6.最大空载牵出频率:≥600 pps
7.最大空载牵入频率:≥400 pps
8.牵入转矩:400mN.m/12VDC 100 Hz
9.绝缘电阻:在引接线和外壳之间施加500VDC, 测得绝缘电阻大于100MΩ。
10.重量:55g
11.噪音:电机在12VDC/ 100Hz条件下空载运行,距电机10cm处测得噪音值不大于40dB(A计权)
12.耐湿测试:电机在温度为40°C,相对湿度为90% ~ 95%的环境中置放48小时,然后取出在常温下置放30分钟
13.耐高温试验:电机在温度为80°C, 相对湿度为90%~ 100%的环境中置放48小时,然后取出在常温下置放30分钟
14.冲击或跌落试验:电机在X,Y, Z三个方向分别承受80g的冲击力各1次; 或电机在装箱状态下,从75cm高处,以X,Y,Z三个方向各跌落一次, 电机应正常
15.寿命测试:电机在12VDC 100 Hz,10mN. cm的负荷状态下,经过3000小时90° 正反方向旋转,电机应满足要求,盐雾试验8小时。
16.使用条件:温度 -10°C~45°C .相对湿度: 35%~85%
17.马达低温使用环境温度根据油的性能而定,常规油可以-20°到120° 工作,低温油可以-40° -140° (参考)

这一款电机是35系列四线电机,电压、电阻、线长、轴长(扁位)、减速比、端子按需定制。
