单片机控制步进电机是必然的趋势

作者: 编辑: 来源: 发布日期: 2022.06.21
信息摘要:
用单片机控制步进电机已经成为了一种必然的趋势,也符合数字化的时代趋势

步进电机是一个把电脉冲转换成离散的机械运动的装置,具有很好的数据控制特性,因此,计算机成为步进电机的理想驱动源,随着微电子和计算机技术的发展,软硬件结合的控制方式成为了主流,即通过程序产生控制脉冲,驱动硬件电路。单片机通过软件来控制步进电机,更好地挖掘出了电机的潜力.

在步进电机市场领域中,大多数步进电机以电机和驱动一起售卖的形式,这种新式属于捆绑销售,消费者购买数量较少,大量购买价格较贵,本身单个电机价格也相对于昂贵

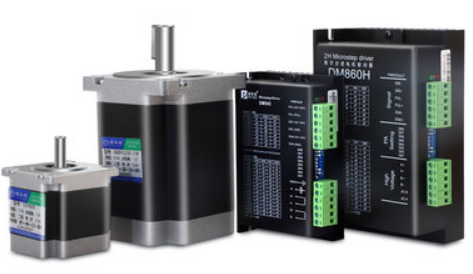

步进电机带驱动板

很多大众化设备公共设备或者工厂形式的厂家多数会选择工业形步进电机,功能要求得到稳定满足,寿命质量要求超出产品本身的预期,经济价格上成本较低。

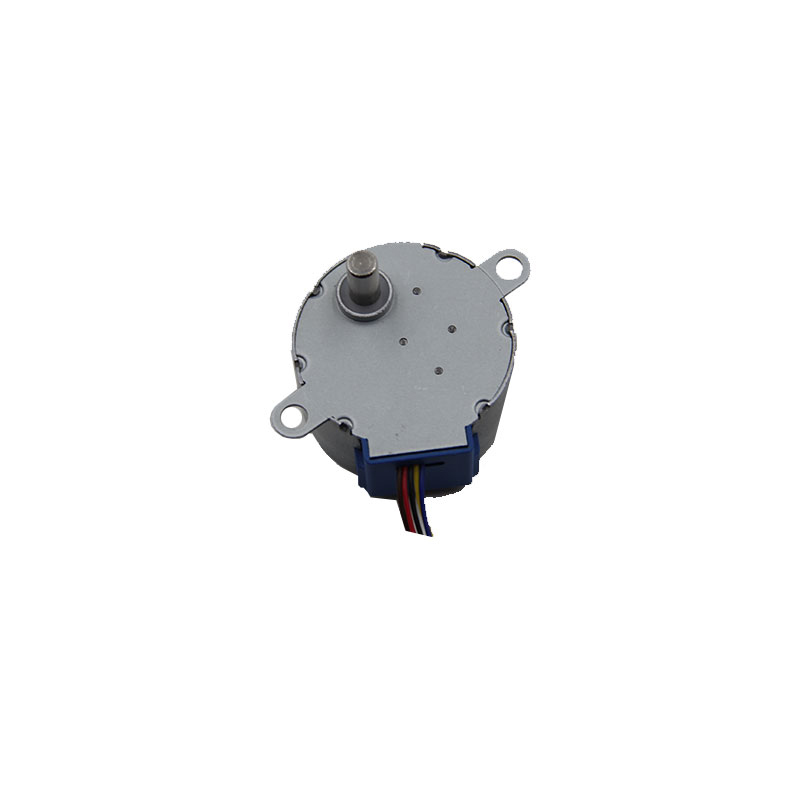

工业步进电机

这款步进电机价格不超过10元,小型的更是低于5元一个,这种类型的电机生产要求可以参考一下,相信对你的成本有所控制。

步进电机参数表
1.型号:BH-35BYJ46-013B
2.额定电压:马达端子电压:12. OV DC
3.相数:4相
4.驱动方式:1-2相励磁单极驱动
5.步距角:7.5 /30 (输出轴),减速比1/30
6.电阻:45Ω±10%/相  25°C
7.最大空载牵出频率:≥800 pps
8.最大空载牵入频率:≥500 pps
9.牵入转矩:100mN.m/12VDC 100 Hz
10.绝缘电阻:在引接线和外壳之间施加500VDC, 测得绝缘电阻大于100MΩ。
11.重量:55g
12.噪音:电机在12VDC/ 100Hz条件下空载运行,距电机10cm处测得噪音值不大于40dB(A计权)
13.耐湿测试:电机在温度为40°C,相对湿度为90% ~ 95%的环境中置放48小时,然后取出在常温下置放30分钟
14.耐高温试验:电机在温度为80°C, 相对湿度为90%~ 100%的环境中置放48小时,然后取出在常温下置放30分钟
15.冲击或跌落试验:电机在X,Y, Z三个方向分别承受80g的冲击力各1次; 或电机在装箱状态下,从75cm高处,以X,Y,Z三个方向各跌落一次, 电机应正常
16.寿命测试:电机在12VDC 100 Hz,10mN. cm的负荷状态下,经过3000小时90° 正反方向旋转,电机应满足要求,盐雾试验8小时。
17.使用条件:温度 -10°C~45°C .相对湿度: 35%~85%
18.马达低温使用环境温度根据油的性能而定,常规油可以-20°到120° 工作,低温油可以-40° -140° (参考)
步进电机作为一款驱动执行件,在外形不变的情况下可按需求定制,定制电机与加工电机价格基本无差异,这也是BYJ步进电机在行业内存在的价值之一。
