步进电机设计理念前言

作者: 编辑: 来源: 发布日期: 2022.06.24
信息摘要:
步进电机目前高质量电机雷塞价格昂贵,针对一些小型设备运作的电机采用24/35系列电机,各项性能稳定足以保持设计理念和产品支撑

步进电机根据产品所需的量增加而减少成本,在减少成本时也会严格要求产品本身的质量。对于电机种类的类型越掌控到位,那么就会越接近市场所需和市场价格。

目前在电机行业24BYJ系列电机在市场上广泛活跃应用,为大众化支持技术批量生产

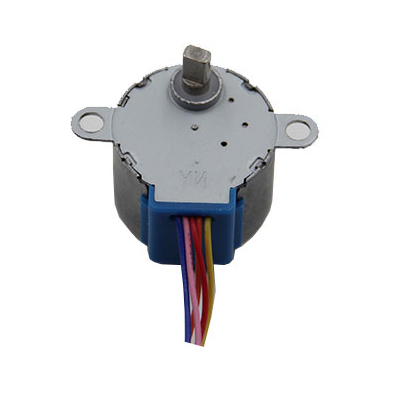

步进电机

步进电机特点

1、一般步进电机的精度为步进角的3%-5%,且不累积。
2、步进电机外表允许的限高温度。
3、步进电机的力矩会随转速的升高而下降。
4、步进电机低速时可以正常运转。

步进电机特征
1、步进电机要加驱动才可以运转,驱动信号,没有脉冲的时候,步进电机静止,加入适当的脉冲信号,就会以角度(称为步角)转动。转动的速度和脉冲的频率成正比。
2、步进电机具有瞬间启动和急速停止的特征。
3、改变脉冲的顺序,可以方便改变转动的方向。

电压
5V/ 1 2V两种可选
轴径 5mm
螺丝孔距 35mm
螺丝孔径 2mm
步进角度 5.625x1/64
减速比
1/64
尺寸 直径24
驱动板 uln2003芯片驱动

步进电机平面图:

步进电机技术图纸


开发步进电机规格书参考表:

1.型号:BH-24BYJ48-006
2.额定电压:马达端子电压:5. OV DC
3.相数:4相
4.驱动方式:1-2相励磁单极驱动
5.步距角:5.625° /64 (输出轴),减速比1/64
6.电阻:40Ω±15%/相  25°C
7.大空载牵出频率:≥1000 pps
8.大空载牵入频率:≥500 pps
9.牵入转矩:40mN.m/5VDC 100 Hz
10.绝缘电阻:在引接线和外壳之间施加500VDC, 测得绝缘电阻大于100MΩ。
11.重量:28g
12.噪音:电机在5VDC/ 100Hz条件下空载运行,距电机10cm处测得噪音值不大于40dB
13.耐湿测试:电机在温度为40°C,相对湿度为90% ~ 95%的环境中置放48小时,然后取出在常温下置放30分钟
14.耐高温试验:电机在温度为80°C, 相对湿度为90%~ 100%的环境中置放48小时,然后取出在常温下置放30分钟
15.冲击或跌落试验:电机在X,Y, Z三个方向分别承受80g的冲击力各1次; 或电机在装箱状态下,从75cm高处,以X,Y,Z三个方向各跌落一次, 电机应正常
16.寿命测试:电机在5VDC 100 Hz,10mN. cm的负荷状态下,经过3000小时90° 正反方向旋转,电机应满足要求,盐雾试验8小时.
17.使用条件:温度 -10°C~45°C .相对湿度: 35%~85%
18.马达低温使用环境温度根据油的性能而定,常规油可以-20°到120° 工作,低温油可以-40° -140° (参考)
