双向旋转水晶魔球电机

作者: 编辑: 来源: 发布日期: 2022.06.25
信息摘要:
水晶魔球灯步进电机精准稳定控制光束固定旋转展示出的效果,灯光颜色强度和规则图案会展现更好的效果

水晶魔球的展示是以步进电机带动旋转所形成的光束效果灯

水晶魔球灯光效果

水晶魔球步进电机的设计需求主要以电机的价格、稳定性、噪音、寿命、售后质量等问题考虑。

水晶魔球应用的步进电机为24BYJ48系列电机。满足灯光控制所需要求。

水晶魔球步进电机生产参数

1.型号:BH-24BYJ28-003
2.额定电压:马达端子电压:12. OV DC
3.相数:2相
4.驱动方式:1-2相励磁单极驱动
5.步距角:11.25° /64 (输出轴),减速比1/64
6.电阻:150Ω±15%/相  25°C
7.大空载牵出频率:≥600 pps
8.大空载牵入频率:≥400 pps
9.牵入转矩:100mN.m/12VDC 100 Hz
10.绝缘电阻:在引接线和外壳之间施加500VDC, 测得绝缘电阻大于100MΩ。
11.重量:28g
12.噪音:电机在12VDC/ 100Hz条件下空载运行,距电机10cm处测得噪音值不大于40dB(A计权)
13.耐湿测试:电机在温度为40°C,相对湿度为90% ~ 95%的环境中置放48小时,然后取出在常温下置放30分钟
14.耐高温试验:电机在温度为80°C, 相对湿度为90%~ 100%的环境中置放48小时,然后取出在常温下置放30分钟
15.冲击或跌落试验:电机在X,Y, Z三个方向分别承受80g的冲击力各1次; 或电机在装箱状态下,从75cm高处,以X,Y,Z三个方向各跌落一次, 电机应正常
16.寿命测试:电机在12VDC 100 Hz,10mN. cm的负荷状态下,经过3000小时90° 正反方向旋转,电机应满足要求,盐雾试验8小时。
17.使用条件:温度 -30°C~20°C .相对湿度: 30%~98%
18.马达低温使用环境温度根据油的性能而定,常规油可以-20°到120° 工作,低温油可以-40° -140° (参考)

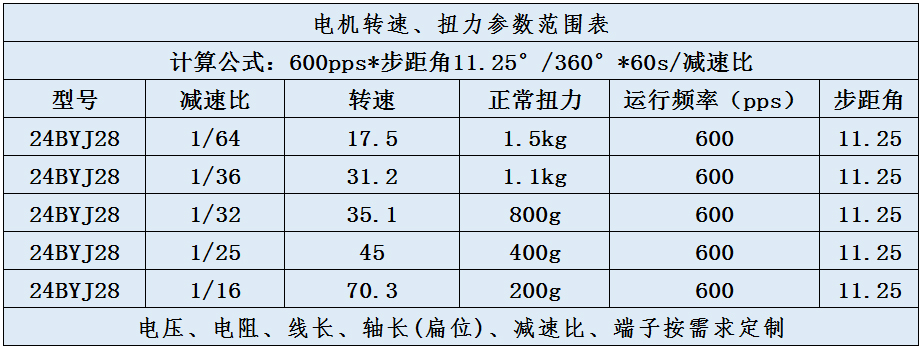

水晶魔球步进电机可选表

24BYJ28参数范围水晶魔球步进电机技术要求

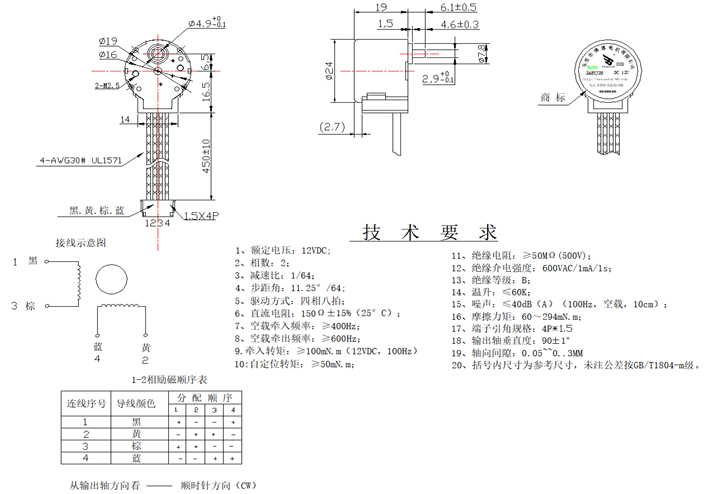

24BYJ28步进电机图纸
