扫描仪调整焦距用的电机

作者: 编辑: 来源: 发布日期: 2023.05.03
信息摘要:
扫描仪调整焦距用的电机为24BYJ48步进电机

扫描仪调整焦距和采用永磁式步进电机24BYJ48调整,百分百由控制板控制,高精度的特点。

       在扫描仪中,镜头是整个设备的重要部件之一,其光学效果不仅与镜头本身的质量和性能有关,而且装配、调测等工艺有关。从某种程度上讲,扫描仪装配过程中镜头焦距的调整非但不可缺少,而且显得相当重要,因为这种调整最直接的效果是发挥镜头的最高光学性能。现有技术中,扫描头由光头架和镜头等组成,光头架上设有镜头孔,装配时镜头插入镜头孔中。调整光学效果时,只能通过镜头与镜头孔的前后位置来调节焦距,也只能通过镜头与镜头孔相对转角来调节最佳效果。然而,实践中这样的调整有很大的局限性,比如,当镜头的中心线与扫描线不垂直时,在进行焦距调整时无法加以纠正,即在调整镜头焦距时无法同时调整偏转角,因此容易产生所谓的Yaw现象。所以从理论上看,上述现有技术无法将MTF值调整到最佳。为此,本实用新型从改进镜头焦距调整结构的角度出发,设计一种在调整焦距的同时,又能有效地解决Yaw现象的镜头焦距调整结构,以克服上述不足。

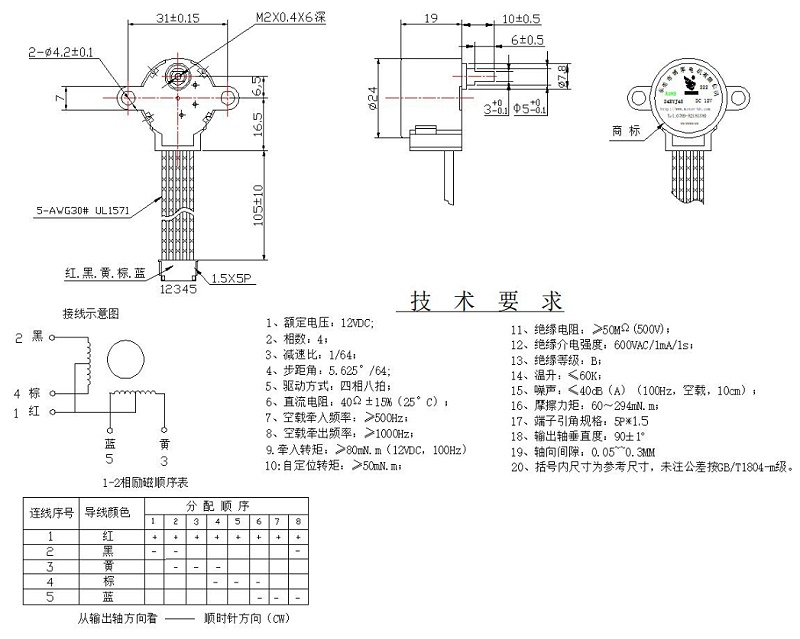

24BYJ48

为达到上述目的,实用新型采用的技术方案是一种扫描仪镜头焦距调整结构,将原来的光头架拆分成支架和活动架两个构件,镜头孔和CCD/B光电耦合器设在活动架上,活动架与支架之间采用滑槽与滑块配合的槽道型滑轨连接,滑轨方向与镜头孔中心线一致,滑槽与滑块的配合侧面上一个为平面,另一个为拱形凸面;活动架的两侧分别设有齿条,对应位置的支架上设有分别设有调节棒,调节棒与支架转动连接,调节棒上设有齿轮,该齿轮与齿条啮合,活动架上至少设有两个定位长孔,每个定位长孔中设有螺钉,该螺钉拧在支架上。

扫描仪镜头调整结构通过24BYJ48步进电机进行控制调整,由控制板精准调整焦距距离与旋转。

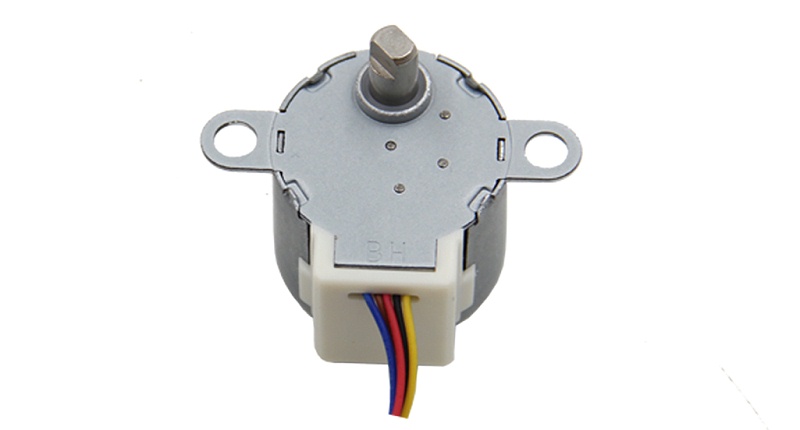

BH-24BYJ48-222

焦距调整步进电机的核心优势:

1.长寿命,电机的寿命不低于1万小时,可长时间运转的减速电机。
2.耐高温,电机内置油可在-40°C至140°C的温度内正常运转,磁环不退磁。长时间运转外部温升控制在70°C~80°C。
3.抗干扰,电机不受电压电流大小或波形温度进行改变步距角,不受各种干扰因素影响丢步。由驱动板控制电机运转。
4.低噪音,电机运转声音低至35分贝以内,扭力小的情况下噪音更低,以实际测试和调整参数匹配。
5.提供需求、转速、扭力、图纸等可在线咨询定制索样

东莞市博厚电机有限公司专业生产永磁式BYJ系列电机, 用于精准定位,自动瞄准与自动记录等自动化监控领域,品质保证是博厚生存之本。
