深度研究步进电机的生产工艺参数

作者: 编辑: 来源: 发布日期: 2022.05.24
信息摘要:
生产工艺步进电机

步进电机首先要须知他所生产的具体参数,按照对应参数修改:

1.型号:BH-24BYJ48-254
1.额定电压:马达端子电压:5. OV DC
2.相数:4相
3.驱动方式:1-2相励磁单极驱动
4.步距角:5.625° /64 (输出轴),减速比1/64
5.电阻:25Ω±15%/相  25°C
6.大空载牵出频率:≥1000 pps
7.大空载牵入频率:≥500 pps
8.牵入转矩:60mN.m/5VDC 100 Hz
9.绝缘电阻:在引接线和外壳之间施加500VDC, 测得绝缘电阻大于100MΩ。
10.重量:28g
11.噪音:电机在5VDC/ 100Hz条件下空载运行,距电机10cm处测得噪音值不大于40dB
12.耐湿测试:电机在温度为40°C,相对湿度为90% ~ 95%的环境中置放48小时,然后取出在常温下置放30分钟
13.耐高温试验:电机在温度为80°C, 相对湿度为90%~ 100%的环境中置放48小时,然后取出在常温下置放30分钟
14.冲击或跌落试验:电机在X,Y, Z三个方向分别承受80g的冲击力各1次; 或电机在装箱状态下,从75cm高处,以X,Y,Z三个方向各跌落一次, 电机应正常
15.寿命测试:电机在5VDC 100 Hz,10mN. cm的负荷状态下,经过3000小时90° 正反方向旋转,电机应满足要求,盐雾试验8小时。
16.使用条件:温度 10°C~45°C .相对湿度: 35%~85%
17.马达低温使用环境温度根据油的性能而定,常规油可以-20°到120° 工作,低温油可以-40° -140° (参考)

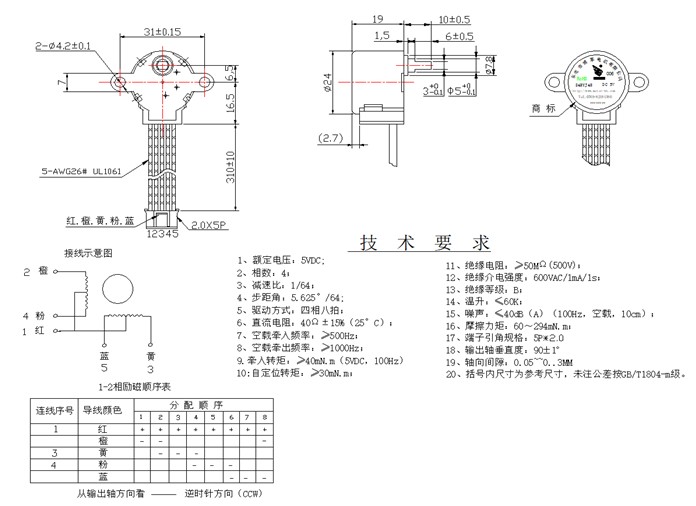

电机的平面图:


未标题-1

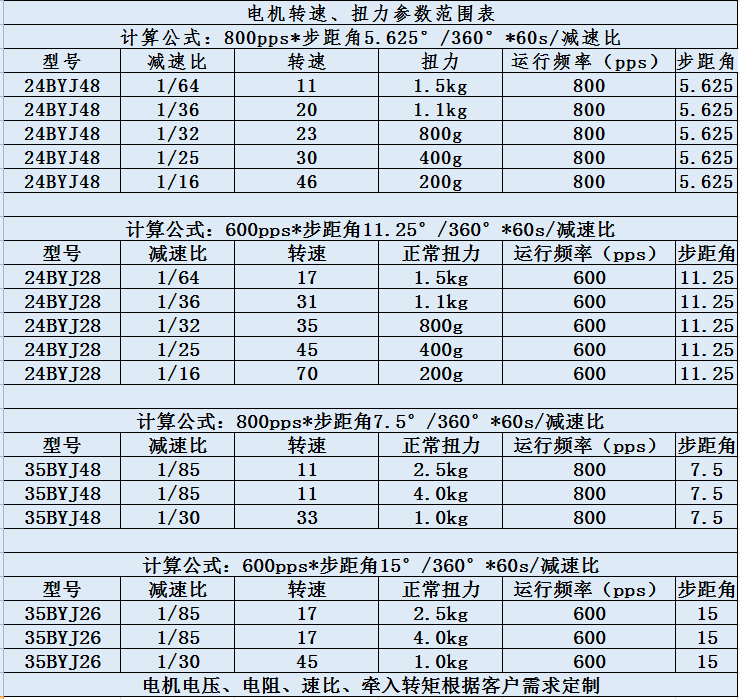

电机转速扭力表

线长,端子,输出轴,固定端口按需定制
