步进电机应用于安防监控、办公自动化设备、金融支付设备、舞台灯具、智能家电、卫生洁具、纺织器械、机器人等需要精准定位,自动瞄准与自动记录等自动化监控领域。

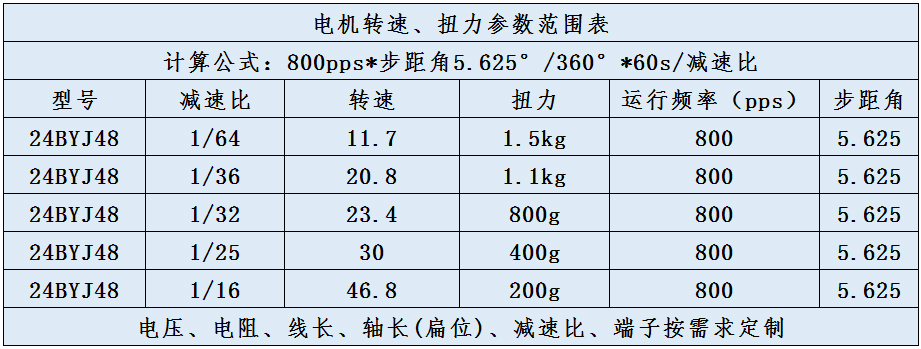

电压、电阻、线长、轴长(扁位)、减速比、端子按需定制,来图打样
步进电机参数表
1.型号:BH-24BYJ48-022A
2.额定电压:马达端子电压:12. OV DC
3.相数:4相
4.驱动方式:1-2相励磁单极驱动
5.步距角:5.625° /64 (输出轴),减速比1/64
6.电阻:100Ω±15%/相 25°C
7.最大空载牵出频率:≥1000 pps
8.最大空载牵入频率:≥500 pps
9.牵入转矩:80mN.m/12VDC 100 Hz
10.绝缘电阻:在引接线和外壳之间施加500VDC, 测得绝缘电阻大于100MΩ。
11.重量:28g
12.噪音:电机在12VDC/ 100Hz条件下空载运行,距电机10cm处测得噪音值不大于40dB
13.耐湿测试:电机在温度为40°C,相对湿度为90% ~ 95%的环境中置放48小时,然后取出在常温下置放30分钟
14.耐高温试验:电机在温度为80°C, 相对湿度为90%~ 100%的环境中置放48小时,然后取出在常温下置放30分钟
15.冲击或跌落试验:电机在X,Y, Z三个方向分别承受80g的冲击力各1次; 或电机在装箱状态下,从75cm高处,以X,Y,Z三个方向各跌落一次, 电机应正常
16.寿命测试:电机在12VDC 100 Hz,10mN. cm的负荷状态下,经过3000小时90° 正反方向旋转,电机应满足要求,盐雾试验8小时.
17.使用条件:温度 -10°C~45°C .相对湿度: 35%~85%
18.马达低温使用环境温度根据油的性能而定,常规油可以-20°到120° 工作,低温油可以-40° -140° (参考)
