博厚电机资讯

智能自动翻盖应用案例场景

作者: 编辑: 来源: 发布日期: 2022.07.23
信息摘要:
智能自动翻盖功能一般用在生活家电中:如油烟机、饮料机、淋浴机、吸烟机、蒸柜、空调出风口等等。

智能自动翻盖功能,所需的要求不同,功能也有所不同,在这里举列一些列子。

1.比如智能马桶翻盖、智能垃圾桶翻盖、通过红外线感应器接收信号进行翻盖。

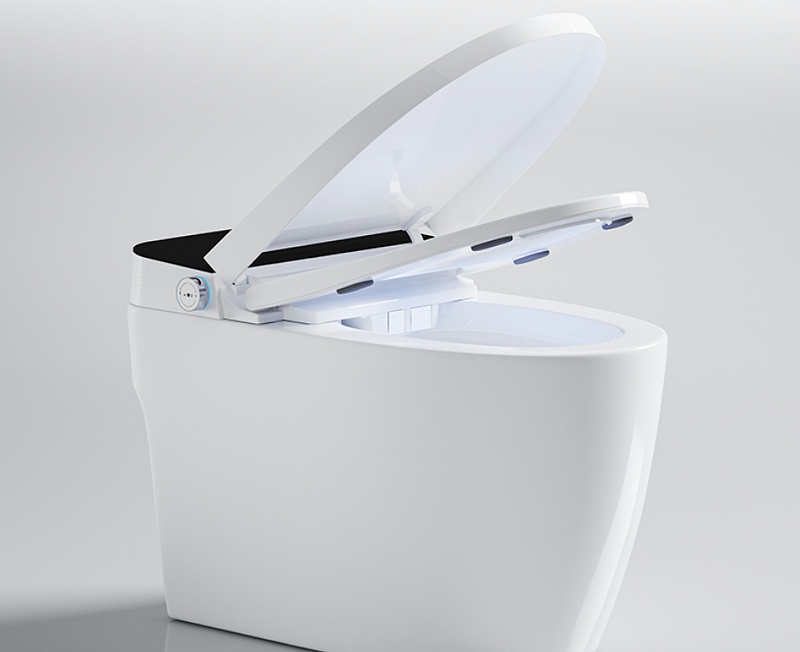

翻盖马桶

这种是通过减速步进电机带动控制盖板实现自动打开关闭的功能

2.抽油烟机,蒸煮柜等这种进风口有一块挡板,插电通电后盖板打开。

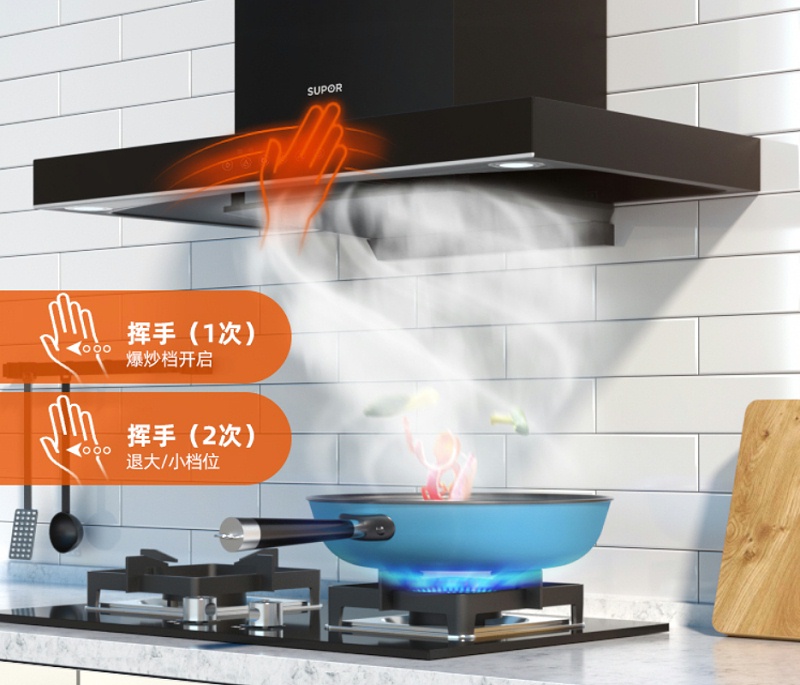

油烟机

油烟机这种设计部分还是有大部分不是属于全自动的,这种翻盖是推拉式开关盖板。

3.空调出风口盖板的打开和出风口的风向摇摆板的控制。

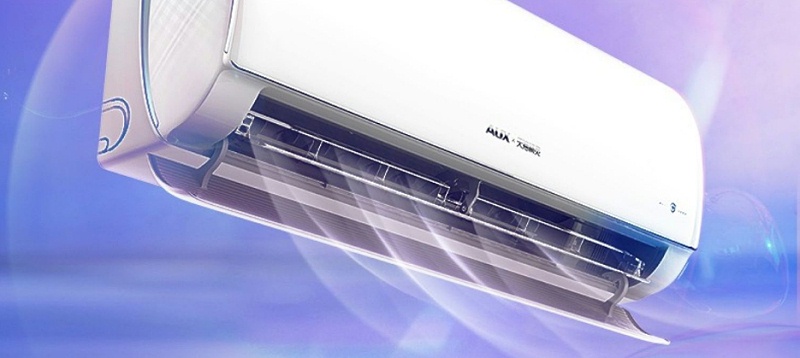

空调出风口

这种盖板第一是通电后自动打开盖板,可以通过遥控器来控制盖板的高低。内置还有出风口的摇摆,与风扇摇头功能类似,通过遥控器来控制风量左右摇摆和上下摇摆的功能。

以上这些功能的实现都离不开电机的带动,我们在生活中一般认知的电机都是驱动,力量很大,跟燃油发动机有一拼之力,我们生活中这种电机是属于减速步进电机。


这种电机是根据驱动板来控制的,可以精准控制电机的转速、转速可以控制,于人的生活习性同步减速步进电机。有这种电机的代替,减少了很多繁琐的事情。

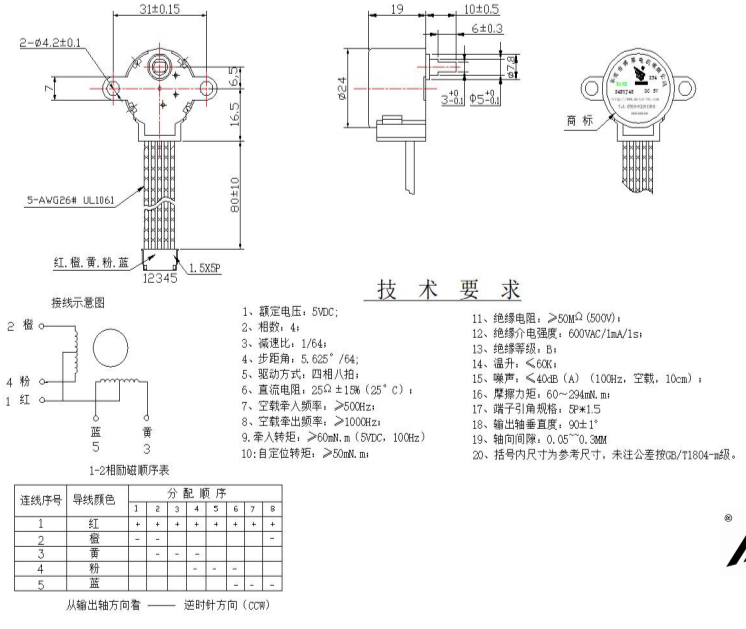

步进电机技术图纸

步进电机参数质检表
1.型号:BH-24BYJ48-046
2.额定电压:马达端子电压:5. OV DC
3.相数:4相
4.驱动方式:1-2相励磁单极驱动
5.步距角:5.625° /64 (输出轴),减速比1/64
6.电阻:200Ω±15%/相  25°C
7.最大空载牵出频率:≥1000 pps
8.最大空载牵入频率:≥500 pps
9.牵入转矩:40mN.m/5VDC 100 Hz
10.绝缘电阻:在引接线和外壳之间施加500VDC, 测得绝缘电阻大于100MΩ。
11.重量:28g
12.噪音:电机在5VDC/ 100Hz条件下空载运行,距电机10cm处测得噪音值不大于40dB
13.耐湿测试:电机在温度为40°C,相对湿度为90% ~ 95%的环境中置放48小时,然后取出在常温下置放30分钟
14.耐高温试验:电机在温度为80°C, 相对湿度为90%~ 100%的环境中置放48小时,然后取出在常温下置放30分钟
15.冲击或跌落试验:电机在X,Y, Z三个方向分别承受80g的冲击力各1次; 或电机在装箱状态下,从75cm高处,以X,Y,Z三个方向各跌落一次, 电机应正常
16.寿命测试:电机在5VDC 100 Hz,10mN. cm的负荷状态下,经过3000小时90° 正反方向旋转,电机应满足要求,盐雾试验8小时.
17.使用条件:温度 -10°C~45°C .相对湿度: 35%~85%
18.马达低温使用环境温度根据油的性能而定,常规油可以-20°到120° 工作,低温油可以-40° -140° (参考)

步进电机常规型尺寸固定,电压、电阻、线长、轴长(扁位)、减速比、端子按需定制
