直流减速永磁步进电机

作者: 编辑: 来源: 发布日期: 2022.07.12
信息摘要:
直流减速永磁步进电机的特点有哪些,应用于哪些行业上呢?

从字面上可以理解整个电机的功能。

1.直流:通电直流比交流设计更简单,运作更流畅,性能强,噪音小。

2.减速:减速-电机是通过齿轮箱进行转动的,电机设有减速箱(减速比)列:1/64减速比,输入频率为700Hz,也就是说需要64个频率信号输出轴转动一圈,实现减速,让电机转动稳定,使电压驱动电机抖动力量降到最低,频率的缩小,步进电机转动越慢。减速效果越明显。

3.永磁:永磁的特点就是在磁环内加上永磁铁,永磁铁在未通电的情况下可以固定保持轴不转动,也就是说当电机转动到谋个点,你频率切断,电机就不会转动了,切不会因为电机输出轴带动物体重力或者惯性继续转动。

4.步进:电机是由驱动板控制的,按照步距角进行转动,在转动中可以施加反向电压和正向电压,电机可以实现左右摇摆功能,比如风扇底座摇头,监控,摄影旋转等.

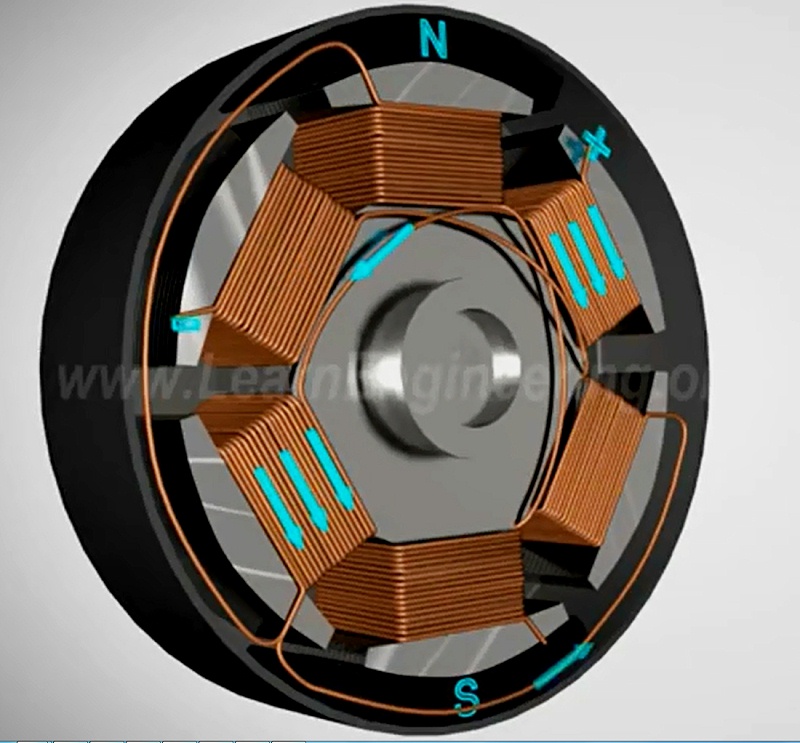

步进电机磁环

以上优势组合到一起的电机直流减速永磁步进电机应用于安防监控、办公自动化设备、金融支付设备、舞台灯具、智能家电、卫生洁具、纺织器械、机器人等需要精准定位,自动瞄准与自动记录等自动化监控领域。

直流减速永磁步进电机具体参数要求:

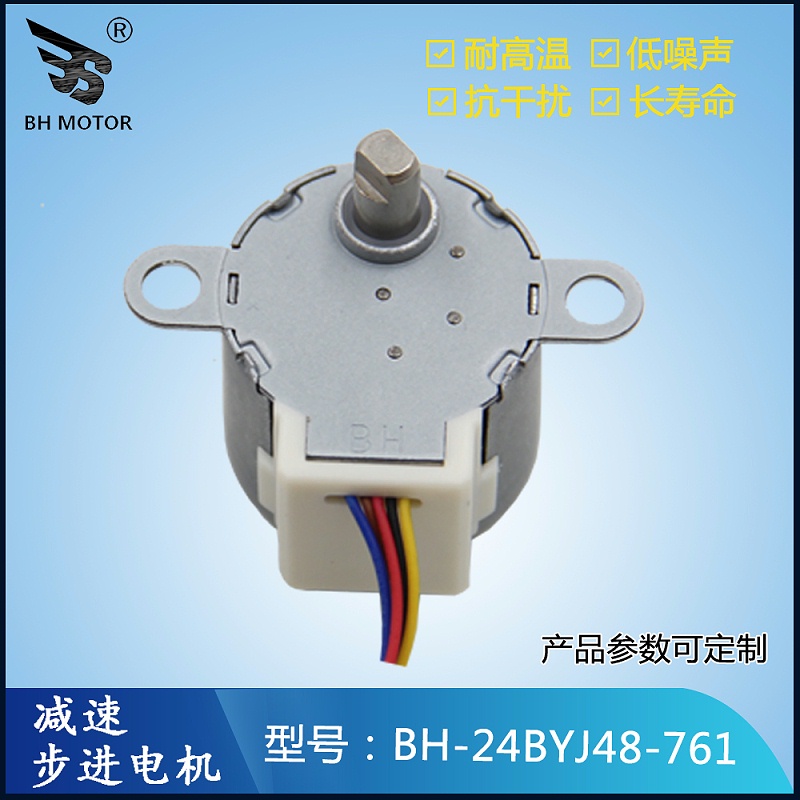

1.型号:BH-24BYJ48-761
2.额定电压:马达端子电压:12. OV DC
3.相数:4相
4.驱动方式:1-2相励磁单极驱动
5.步距角:5.625° /64 (输出轴),减速比1/64
6.电阻:100Ω±15%/相  25°C
7.最大空载牵出频率:≥1000 pps
8.最大空载牵入频率:≥500 pps
9.牵入转矩:60mN.m/12VDC 100 Hz
10.绝缘电阻:在引接线和外壳之间施加500VDC, 测得绝缘电阻大于100MΩ。
11.重量:28g
12.噪音:电机在12VDC/ 100Hz条件下空载运行,距电机10cm处测得噪音值不大于40dB
13.耐湿测试:电机在温度为40°C,相对湿度为90% ~ 95%的环境中置放48小时,然后取出在常温下置放30分钟
14.耐高温试验:电机在温度为80°C, 相对湿度为90%~ 100%的环境中置放48小时,然后取出在常温下置放30分钟
15.冲击或跌落试验:电机在X,Y, Z三个方向分别承受80g的冲击力各1次; 或电机在装箱状态下,从75cm高处,以X,Y,Z三个方向各跌落一次, 电机应正常
16.寿命测试:电机在12VDC 100 Hz,10mN. cm的负荷状态下,经过3000小时90° 正反方向旋转,电机应满足要求,盐雾试验8小时.
17.使用条件:温度 -10°C~45°C .相对湿度: 35%~85%
18.马达低温使用环境温度根据油的性能而定,常规油可以-20°到120° 工作,低温油可以-40° -140° (参考)

直流减速永磁步进电机

这种机种电机属于特殊性,只要符合相关效果,那就可以使用此电机,此电机的参数 电压、电阻、线长、轴长(扁位)、减速比、端子按需定制
