自激式恒电流斩波驱动步进电机

作者: 编辑: 来源: 发布日期: 2022.07.15
信息摘要:
自激式恒电流斩波驱动运作模式、设计、优点、缺点、注意事项,原理。

 自激式恒电流斩波驱动

    图3为自激式恒电流斩波驱动框图。把步进电机绕组电流值转化为一定比例的电压,与D/A转换器输出的预设值进行比较,控制功率管的开关,从而达到控 制绕组相电流的目的。从理论上讲,自激式恒电流斩波驱动可以将电机绕组的电流控制在某一恒定值。但由于斩波频率是可变的,会使绕组激起很高的浪涌电压,因 而对控制电路产生很大的干扰,容易产生振荡,可靠性大大降低。



    图4:自激式恒电流斩波驱动框图

    它激式恒电流斩波驱动

    为了解决自激式斩波频率可变引起的浪涌电压问题,可在D触发器加一个固定频率的时钟。这样基本上能解决振荡问题,但仍然存在一些问题。比如:当比较器输出的导通脉冲刚好介于D触发器的2个时钟上升沿之间时,该控制信号将丢失,一般可通过加大D触发器时钟频率解决。

    细分驱动方式

    细分驱动技术又称为微步距控制技术,是步进电动机开环控制的一项新技术,利用计算机数字处理技术和D/A转换技术,将各相绕组电流通过PWM控制,获得按规律改变其幅值的大小和方向,实现将步进电动机一个整步均分为若干个更细的微步。每个微步距可能是原来基本步距的数十分之一,甚至是数百分之一。

    步进电机的细分技术实质上是一种电子阻尼技术,其  主要的优点是步距角变小,分辨率提高,且提高了电机的定位  、启动性能和高频输出转矩;其次,减弱或消除了步进电机的低频振动,降低了步进电机在共振区工作的几率。可以说细分驱动技术是步进电动机驱动与控制技术的一个飞跃。

    细分驱动是指在每次脉冲切换时,不是将绕组的全部电流通入或切除,而是只改变相应绕组中电流的一部分,电动机的合成磁势也只旋转步距角的一部分。细分驱动时,绕组电流不是一个方波而是阶梯波,额定电流是台阶式的投入或切除。比如:电流分成n个台阶,转子则需要n次才转过一个步距角,即n细分,如图4 所示。

步进电机步进角

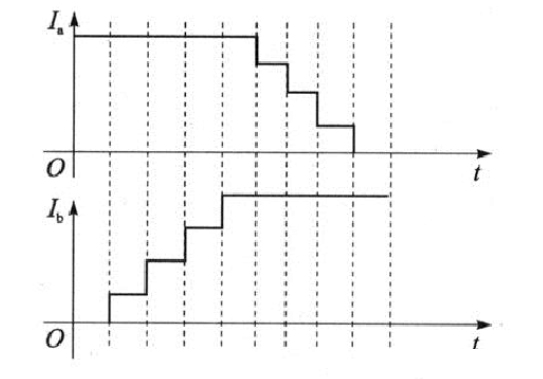

    图5:二相电机细分电流阶梯波

    一般的细分方法只改变某一相的电流,另一相电流保持不变。如图所示,在O°~45°,Ia保持不变,Ib由O逐级变大;在45°~90°,Ib 保持不变,Ia由额定值逐级变为0。该方法的优点是控制较为简单,在硬件上容易实现;但由图5所示的电流矢量合成图可知,所合成的矢量幅值是不断变化的, 输出力矩也跟着不断变化,从而引起滞后角的不断变化。当细分数很大、微步距角非常小时,滞后角变化的差值已大于所要求细分的微步距角,使得细分实际上失去 了意义。

    这就是目前常用的细分方法的缺陷,那么有没有一种方法让矢量角度变化时同时保持幅值不变呢?由上面分析可知,只改变单一相电流是不可能的,那么同时 改变两相电流呢?即Ia、Ib以某一数学关系同时变化,保证变化过程中合成矢量幅值始终不变。基于此,本文建立一种“额定电流可调的等角度恒力矩细分”驱 动方法,以消除力距不断变化引起滞后角的问题。如图所示,随着A、B两相相电流Ia、Ib的合成矢量角度不断变化,其幅值始终为圆的半径。

步进电机驱力介绍

    二相电机相电流矢量合成图

    下面介绍合成矢量幅值保持不变的数学模型:当Ia=Im·cosx,Ib=Im·sinx时(式中Im为电流额定值,Ia、Ib为实际的相电流,x由细分数决定),其合成矢量始终为圆的半径,即恒力距。

    等角度是指合成的力臂每次旋转的角度一样。额定电流可调是指可满足各种系列电机的要求。例如,86系列电机的额定电流为6~8 A,而57系列电机一般不超过6 A,驱动器有各种档位电流可供选择。细分为对额定电流的细分。

    为实现“额定电流可调的等角度恒力距”,理论上只要各相相电流能够满足以上的数学模型即可。这就要求电流控制  非常高,不然Ia、Ib所合成的矢量角将出现偏差,即各步步距角不等,细分也失去了意义。

    步进电机的选择

    步进电机有步距角(涉及到相数)、静转矩、及电流三大要素组成。一旦三大要素确定,步进电机的型号便确定下来了。

    1、步距角的选择

    电机的步距角取决于负载  的要求,将负载的  小分辨率(当量)换算到电机轴上,每个当量电机应走多少角度(包括减速)。电机的步距角应等于或小于此角度。目前市场上步进电机的步距角一般有0.36度/0.72度(五相电机)、0.9度/1.8度(二、四相电机)、1.5度/3度(三相电机) 等。

    2、静力矩的选择

    步进电机的动态力矩一下子很难确定,我们往往先确定电机的静力矩。静力矩选择的依据是电机工作的负载,而负载可分为惯性负载和摩擦负载二种。单一的惯性负载和单一的摩擦负载是不存在的。直接起动时(一般由低速)时二种负载均要考虑,加速起动时主要考虑惯性负载,恒速运行进只要考虑摩擦负载。一般情况下,静力矩应为摩擦负载的2-3倍内好,静力矩一旦选定,电机的机座及长度便能确定下来(几何尺寸)

    3、电流的选择

    静力矩一样的电机,由于电流参数不同,其运行特性差别很大,可依据矩频特性曲线图,判断电机的电流。

    4、力矩与功率换算

    步进电机一般在较大范围内调速使用、其功率是变化的,一般只用力矩来衡量,力矩与功率换算如下:

    p= ω·m

    ω=2π·n/60

    p=2πnm/60

    其p为功率单位为瓦,ω为每秒角速度,单位为弧度,n为每分钟转速,m为力矩单位为牛顿·米

    p=2πfm/400(半步工作)

    其中f为每秒脉冲数(简称pps)

    步进电机在应用中的注意点

    1、步进电机应用于低速场合---每分钟转速不超过1000转,(0.9度时6666pps),  在1000-3000pps(0.9度)间使用,可通过减速装置使其在此间工作,此时电机工作效率高,噪音低。

    2、步进电机  不使用整步状态,整步状态时振动大。

    3、由于历史原因,只有标称为12v电压的电机使用12v外,其他电机的电压值不是驱动电压伏值,可根据驱动器选择驱动电压(建议:57byg 采用直流24v-36v,86byg采用直流50v,110byg采用高于直流80v),当然12伏的电压除12v恒压驱动外也可以采用其他驱动电源,不过要考虑温升。

    4、转动惯量大的负载应选择大机座号电机。

    5、电机在较高速或大惯量负载时,一般不在工作速度起动,而采用逐渐升频提速,一电机不失步,二可以减少噪音同时可以提高停止的定位  。

    6、高  时,应通过机械减速、提高电机速度,或采用高细分数的驱动器来解决,也可以采用5相电机,不过其整个系统的价格较贵,生产厂家少,其被淘汰的说法是外行话。

    7、电机不应在振动区内工作,如若必须可通过改变电压、电流或加一些阻尼的解决。

    8、电机在600pps(0.9度)以下工作,应采用小电流、大电感、低电压来驱动。

    9、应遵循先选电机后选驱动的原则。

    步进电机调速注意特点

    步进电机高速不能直接使用普通的交直流电源,需要专用的伺服控制器,应注意以下特点:

    1、可以用数字信号直接进行开环控制,整个系统简单廉价,位移与输入脉冲信号数相对应,步距误差不长期积累,开环控制系统既简单又具有一定的  ; 在要求更高  时,也可以采用闭环控制系统。

    2、由于步进电机无刷,因此本体部件少,可靠性高。

    3、易于起动,停止,正反转,速度响应性好;停止时一般有自锁能力。

    4、步距角可在大范围内选择,在小步距情况下,能够在超低转速下高转距稳定运行,可以不经减速器直接驱动负载。

    5、速度可在相当宽范围内平滑调节, 可以用一台控制器同时控制几台步进电机完全同步运行。

    6、步进电机带惯性负载能力较差,由于存在失步和共振问题,步进电机的加减速方法在不同的应用状态下,情况较为复杂。

    步进电机定位不准怎么办?

    在调机过程中发现步进电机定位不准现象怎么办?一般由以下几方面原因引起:

    1、 改变方向时丢脉冲,表现为往任何一个方向都准,但一改变方向就累计偏差,并且次数越多偏得越多;

    2、 初速度太高,加速度太大,引起有时丢步;

    3、 在用同步带的场合软件补偿太多或太少;

    4、 马达力量不够;

    5、 控制器受干扰引起误动作;

    6、 驱动器受干扰引起;

    7、 软件缺陷;

    针对以上问题分析如下:

    1)一般的步进驱动器对方向和脉冲信号都有一定的要求,如:方向信号在  个脉冲上升沿或下降沿(不同的驱动器要求不一样)到来前数微秒被确定,否则会有一个脉冲所运转的角度与实际需要的转向相反,  故障现象表现为越走越偏,细分越小越明显,解决办法主要用软件改变发脉冲的逻辑或加延时。

    2)由于步进电机特点决定初速度不能太高,尤其带的负载惯量较大情况下,建议初速度在1r/s以下,这样冲击较小,同样加速度太大对系统冲击也大,容易过冲,导致定位不准;电机正转和反转之间应有一定的暂停时间,若没有就会因反向加速度太大引起过冲。

    3)根据实际情况调整被偿参数值,(因为同步带弹性形变较大,所以改变方向时需加一定的补偿)。

    4)适当地增大马达电流,提高驱动器电压(注意选配驱动器),选扭矩大一些的马达。

    5)系统的干扰引起控制器或驱动器的误动作,我们只能想办法找出干扰源,降低其干扰能力(如屏蔽,加大间隔距离等),切断传播途径,提高自身的抗干扰能力,常见措施:

    ①用双纹屏蔽线代替普通导线,系统中信号线与大电流或大电压变化导线分开布线,降低电磁干扰能力。

    ②用电源滤波器把来自电网的干扰波滤掉,在条件许可下各大用电设备的输入端加电源滤波器,降低系统内各设备之间的干扰。

    ③设备之间  用光电隔离器件进行信号传送,在条件许可下,脉冲和方向信号  用差分方式加光电隔离进行信号传送。在感性负载(如电磁继电器、电磁阀)两端加阻容吸收或快速泄放电路,感性负载在开头瞬间能产生10~100倍的尖峰电压,如果工作频率在20KHZ以上。

    6)软件做一些容错处理,把干扰带来影响消除。
