调整视角电机

作者: 编辑: 来源: 发布日期: 2023.04.25
信息摘要:
视角装置调整镜头用24BYJ48步进电机进行驱动。

视角装置调整技术需求:


1.在光学仪器中,以光学仪器的镜头为顶点,以被测目标的物象可通过镜头的最大范围的两条边缘构成的夹角,称为视场角(fov)。视场角的大小决定了光学仪器的视野范围,视场角越大,视野就越大。通俗地说,目标物体超过这个视场角就不会被收在镜头里。
2.以红外热电堆温度传感器为例,传感器检测到的信号是视场角度范围内温度的加权平均,其fov视场角度定义为传感器收到大于50%的幅度信号的角度范围;在后续应用中,为保证测试结果的准确性,其传感器的fov视场范围需全部包含目标物体。另外,传感器的fov视场角对传感器的测试距离也有一定影响;在目标物体表面积固定的情况下,fov视场角越大,测试距离越近;fov视场角越小,测试距离相对较远。可以看出,fov视场角直接影响后续方案设计。
       3.现有的测试装置如图1所示,以黑体作为辐射源,将被测传感器位置固定,传感器高度与黑体辐射面中心高度一致,传感器窗口正对前方;传感器与黑体之间的距离为r;手动将黑体在以传感器为圆心,r为半径的圆弧上移动;移动过程中,保证黑体辐射面始终正对传感器,每次移动保证黑体与传感器水平夹角始终增加10°,直至黑体完成半圆弧的移动;每移动一次黑体,使用数字万用表记录传感器的输出电压;等待测试完毕后,以传感器与黑体之间的水平夹角为横坐标,以传感器的输出电压为纵坐标,可得到一条类似正态分布曲线的曲线。将曲线上的最高点作为传感器满幅度信号值,计算出50%满幅度信号值时对应的横坐标,两个横坐标对应的角度之和即为fov 视场角。


一种FOV测试装置的制作方法

视角装置通过24BYJ48步进电机控制,通过电机转动位移镜头旋转,位移中镜头不抖动,移动位置百分百控制,断电后电机自锁功能,保持视角位置不变。

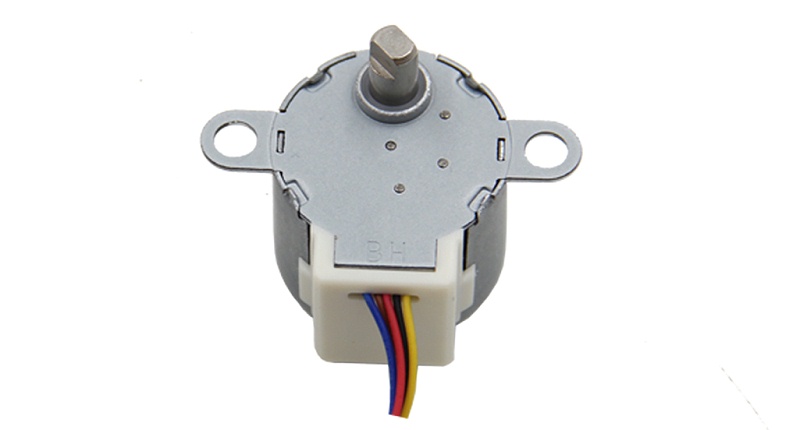

24BYJ48

步进电机的特点:

1.长寿命,电机的寿命不低于1万小时,可长时间运转的减速电机。
2.耐高温,电机内置油可在-40°C至140°C的温度内正常运转,磁环不退磁。长时间运转外部温升控制在70°C~80°C。
3.抗干扰,电机不受电压电流大小或波形温度进行改变步距角,不受各种干扰因素影响丢步。由驱动板控制电机运转。
4.低噪音,电机运转声音低至35分贝以内,扭力小的情况下噪音更低,以实际测试和调整参数匹配。
5.提供需求、转速、扭力、图纸等可在线咨询定制索样。

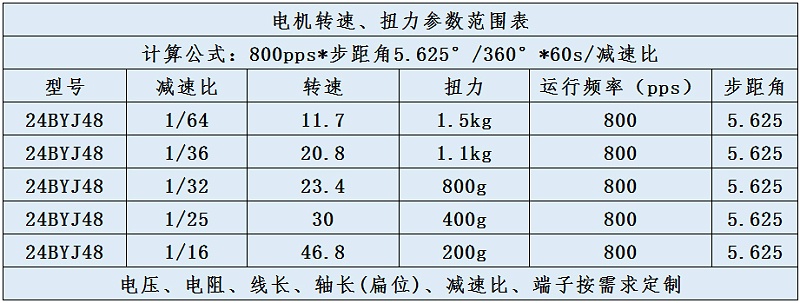

24BYJ48转速扭力范围参数表

东莞市博厚电机有限公司专业生产24/35BYJ系列电机, 用于精准定位,自动瞄准与自动记录等自动化监控领域,品质保证是博厚生存之本。
