鉴于此,本实用新型有必要提供一种手机无线充步进电机 ,具有无线充电功能,而且便于控制。

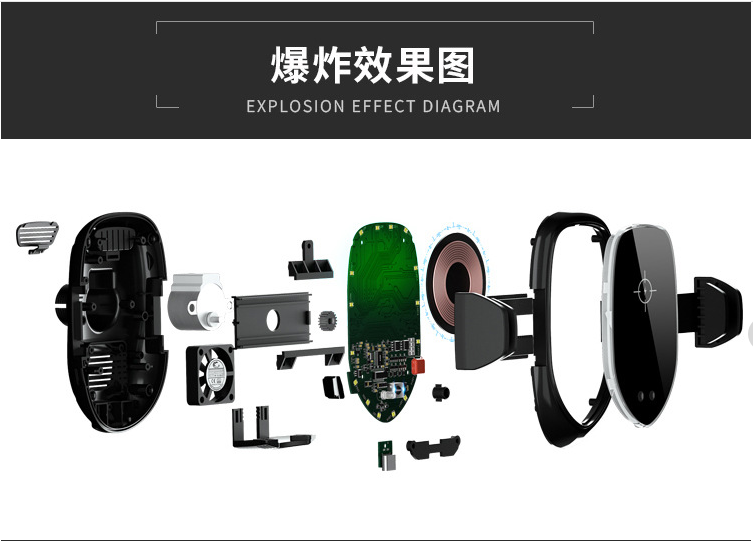

此技术方案如下,一种无线充电支架,包括支架本体,所述支架本体包括外壳,设于所述外壳内的充电线圈、控制模组、手机无线充步进电机 ,以及至少部分地设于所述外壳内的夹体,所述控制模组包括控制电路、红外感应开关,所述红外感应开关与所述控制电路电连接,所述控制电路电连接所述 手机无线充步进电机以及所述充电线圈,所述红外感应开关用于控制所述驱动电机的工作,所述驱动电机传动连接所述夹体设于所述外壳的部分。
控制模板还包括触控感应器,触控感应器电连接控制电路,触控感应器用于控制所述手机无线充步进电机的工作。
在所述外壳内固定有滑轨,夹体包括第一夹体和第二夹体,第一夹体与所述第二夹体分别可与所述滑轨相对滑动,所述第一夹体与所述第二夹体分别与所述驱动电机传动连接。
所述第一夹体和所述第二夹体均设有多个线性排开的齿,所述驱动电机的传动齿轮分别与所述第一夹体的齿和所述第二夹体的齿啮合。
所述第一夹体和所述第二夹体均包括夹部、连接部和齿部,所述齿设于所述齿部上,所述连接部的一端与所述夹部连接,所述齿部与所述连接部的另一端连接。
所述连接部设有凹槽,所述凹槽内收容有弹簧,所述弹簧的一端抵住所述连接部靠近所述齿部的内壁上,所述弹簧的另一端抵住所述外壳的内侧壁上。
所述滑轨设有与所述第一夹体相配的第一滑槽以及与所述第二夹体相配的第二滑槽,所述第一滑槽与所述第二滑槽位于所述滑轨的不同高度位置。
在述滑轨内设有相互错开的第一面板和第二面板,所述第一面板支撑所述第一夹体,所述第二夹体在所述第二面板的下方空间中滑动。
在所述外壳内底面设有滑座,所述滑座与所述第二面板以及所述滑轨架的侧壁构成所述第二夹体的滑动腔。
所述控制电路设于PCB板上,所述PCB板包括驱动电机控制PCBA以及与所述驱动电机控制PCBA电连接的无线充电PCBA,所述无线充电PCBA电连接所述充电线圈,所述红外感应开关设于所述驱动电机控制PCBA上,所述驱动电机控制PCBA连接有充电接口。
新型所提供的无线充电支架不仅可以通过无线充电线圈给手机等移动设备进行充电,而且还可以通过红外感应开关进行控制驱动电机工作,使得夹体运动以夹紧或松开移动设备。
