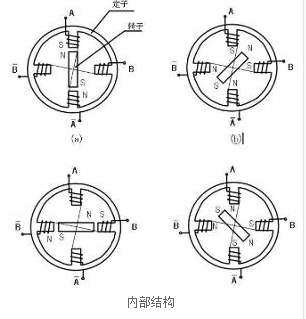

步进电机主要由两部分组成:定子和转子。它们均有磁性材料构成,其上分别为六个、四个磁极。定子的六个磁极上有控制绕组,两个相对的磁极组成一相。如下图,为步进电机内部构造。
通过图可知
,A,~A 是联通的,B 和~B 是联通。那么,A 和~A 是一组a,B 和~B 是一组b。不管是两相四相,四相五线,四相六线步进电机。内部构造都是如此。至于究竟是四线,五线,还是六线。就要看A 和~A 之间,B 和B~之间有没有公共端com抽线。如果a 组和b 组各自有一个com 端,则该步进电机六线,如果a 和b 组的公共端连在一起,则是5 线的。所以,要弄清步进电机如何接线,只需把a 组和b 组分开。用万用表打。
四线:由于四线没有com 公共抽线,所以,a 和b 组是绝对绝缘的,不连通的。所以,用万用表测,不连通的是一组。
五线:由于五线中,a 和b 组的公共端是连接在一起的。用万用表测,当发现有一根线和其他几根线的电阻是相当的,那么,这根线就是公共com 端。对于驱动五线步进电机,公共com 端不连接也是可以驱动步进电机的。
六线:a 和b 组的公共抽线com 端是不连通的。同样,用万用表测电阻,发现其中一根线和其他两根线阻止是一样的,那么这根线是com 端,另2 根线就属于一组。对于驱动四相六线步进电机,两根公共com 端不接先也可以驱动该步进电机的。
步进电动机是一种控制用的特种电机,作为执行元件,是机电一体化的关键产品之一,随着微电子和计算机技术的发展(步进电动机驱动器性能提高),步进电动机的需求量与日俱增。步进电动机在运行中精度没有积累误差的特点,使其广泛应用于各种自动化控制系统,特别是开环控制系统。
