42BYJ46永磁减速步进电机

作者: 编辑: 来源: 发布日期: 2023.03.24
信息摘要:
42直径永磁式步进电机常见的为四相四拍和四相八拍两种型号的电机。

42BYJ46永磁电机可分为四相四拍和四相八拍电机。

与24BYJ48,28BYJ48,35BYJ46其他系列电机工作原理基本相同,外形尺寸不同的情况下,其功能、减速原理和设计大同小异。

步进电机的尺寸越大,产生的力矩越大,所提供的材质,用量也会大大增加使用的成本。

42BYJ46减速比常规1:11/30/50/75/120为,减速比最大值时最大扭力可达8~10kg,步进电机优势以低噪音,耐低高温,抗干扰,长寿命为核心卖点。

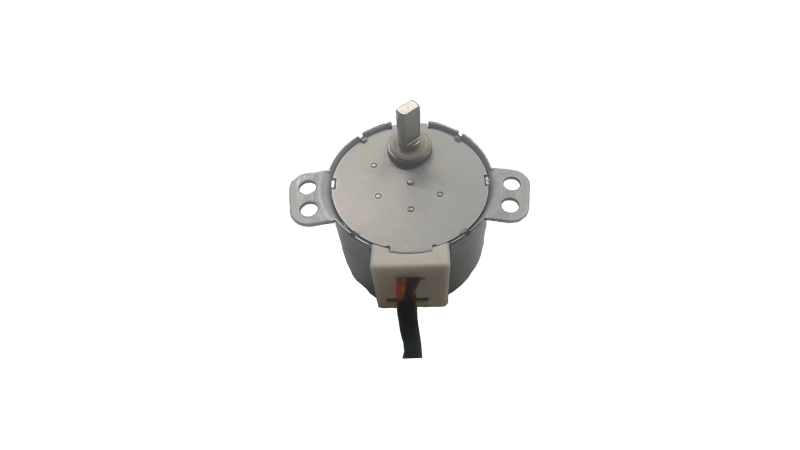

42BYJ46

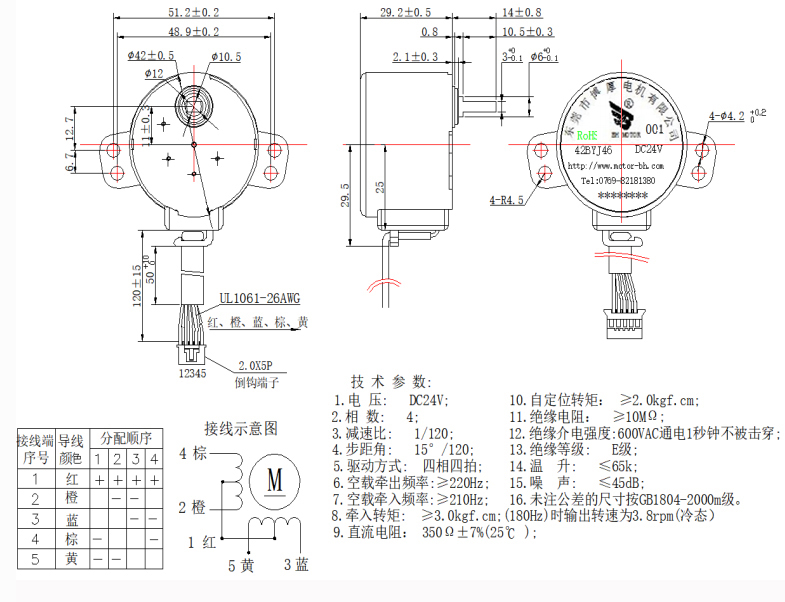

42BYJ46电机规格书图纸:

42BYJ46电机

1.型号:BH-42BYJ46-001
2.额定电压:马达端子电压:24. OV DC
3.相数:4相
4.驱动方式:1-2相励磁单极驱动
5.步距角:15° /120 (输出轴),减速比1/120
6.电阻:350Ω±7%/相  25°C
7.最大空载牵出频率:≥220 pps
8.最大空载牵入频率:≥210 pps
9.牵入转矩:300mN.m/24VDC 180 Hz
10.绝缘电阻:在引接线和外壳之间施加500VDC, 测得绝缘电阻大于100MΩ。
11.重量:125g
12.噪音:电机在24VDC/ 100Hz条件下空载运行,距电机10cm处测得噪音值不大于40dB(A计权)
13.耐湿测试:电机在温度为40°C,相对湿度为90% ~ 95%的环境中置放48小时,然后取出在常温下置放30分钟
14.耐高温试验:电机在温度为80°C, 相对湿度为90%~ 100%的环境中置放48小时,然后取出在常温下置放30分钟
15.冲击或跌落试验:电机在X,Y, Z三个方向分别承受80g的冲击力各1次; 或电机在装箱状态下,从75cm高处,以X,Y,Z三个方向各跌落一次, 电机应正常
16.寿命测试:电机在24VDC 100 Hz,10mN. cm的负荷状态下,经过3000小时90° 正反方向旋转,电机应满足要求,盐雾试验8小时。
17.使用条件:温度 -10°C~45°C .相对湿度: 35%~85%
18.马达低温使用环境温度根据油的性能而定,常规油可以-20°到120° 工作,低温油可以-40° -140° (参考)
