35BYJ46是永磁减速步进电机中的电机型号名称,由直径“35”,BYJ对应“永磁减速步进”运行原理,“4”代表四相八拍驱动方式,“6”代表…
35BYJ46是永磁减速步进电机中的电机型号名称,由直径“35”,BYJ对应“永磁减速步进”运行原理,“4”代表四相八拍驱动方式,“6”代表的是内置齿轮组数6齿。
永磁减速步进电机是属于开环控制型电机,早在1954日本研发并推广减速电机,70年代初由香港引进技术使用并投入生产。早一批设备中的风扇、打印机、收音机、CD、投影设备、汽车等配件等应用场景。随着产品时代的更新、产品的本身淘汰和电机的局限性也逐渐被代替
减速比:
1/85、1/30。
步距角:
7.5°
转速计算公式
每分钟输入频率个数X步距角7.5°÷360°X60s÷减速比=输出轴每分钟转动圈数。

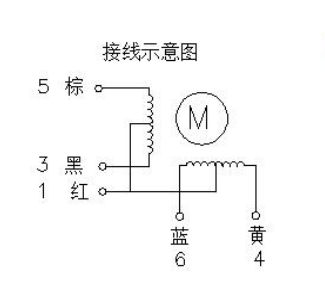

接线图 :
优点
永磁减速步进电机从1954年从日本生产,到60年代引进台湾至大陆地区,超过50年的历史,使得此类电机在市场上的需求不断的完善改进,价格透明化,各个重要城市均有生产加工厂,需求量较大的企业都有自己独立的电机制造部门。驱动方式可用单片机2003简易驱动板即可驱动,无需单独配置驱动器。
耐高低温-40~140°C,负载后噪音低至35分贝。断电自锁功能,以及寿命可长达1万小时以上(车规标准)。
缺点
步距角较大、精工化定位于校准能力较差,且有最低启动频率和高频无法转动等问题。转速限制,根据减速比限定,转速过快力量严重下降。减速比较低,一般减速比为几十倍减速比,所产生的精度与力量较低
市场前景
永磁步进电机主要市场用于监控设备、风扇摇头、手机支架、灯光旋转等行业使用,对电机的精准度要求不高,能快速响应且满足市场所需。小众化转盘、投影对焦、香氛雾化器等中低端产品选择性较多都会应用到。
