步进电机驱动常见问题

作者: 编辑: 来源: 发布日期: 2020.08.21
信息摘要:
步进电机的运用越来越广泛,其驱动器需求也会同比增加,那驱动器到底怎么用?出现问题我们怎么解决呢?电话0769-82181380
      首先,对于初次使用步进电机的,正确接好电源和电机后,只接脉冲信号PUL(先将频率设置为K以内),细分设置为6,方向和脱机悬空,

此时加电后电机默认正转。运行无误后再 依次测试加速(提高频率)、方向、细分和脱机等功能。

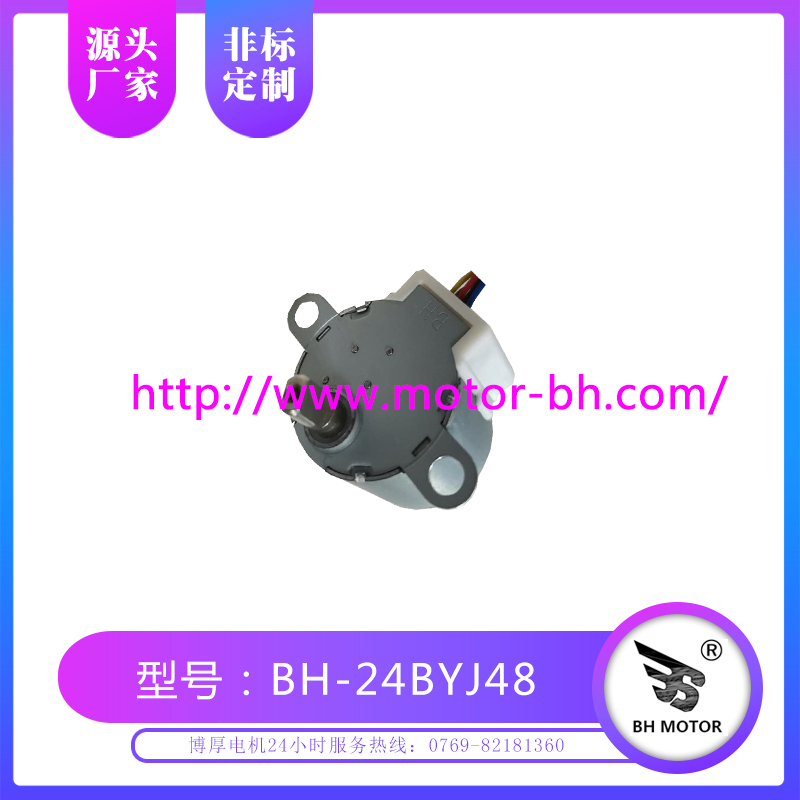

BH24BYJ48-235

      其次,如果接好电机后,指示灯亮起,但是电机不转,首先你要检查你的接线方式是否正确,如果接线正确,但仍然不转,说明控制部分驱动能力不够,这种情况多出现在用单片机的IO口直接控制方式。请确保控制接口有5mA的驱动能力。

      第三,如果控制信号高于5V,一定要加串联电阻,否则有可能烧坏驱动器控制接口的电路。

      再者,如果接好后电机的正反转情况与实际的相反时,我们只需要把电机一相的两根线互换位置接入即可。

      Finally,我们怎么判断步进电机的4根线的定义呢?只需要将电机的任意两条线接在一起,此时用手拧电机转子有阻力,则这两条线是同一相,

可接在驱动器A+、A-;另外两条线短接仍然有阻力,则将 这两条线接在B+和B-
本文出自东莞市博厚电机有限公司,东莞市博厚电机有限公司专业研发,生产微型步进电机的厂家,欢迎需要的朋友随时联系咨询,电话:0769-82181380/唐生13829170860。

注如有侵权请联系删除!
