步进电机驱动器模块划分

作者: 编辑: 来源: 发布日期: 2020.08.17
信息摘要:
步进电机是一种数字化执行元件,广泛运用于需要准确定位,自动瞄准与自动记录等自动化控制领域

 步进电机在具有一定转换方向的驱动脉冲下运行,据此将其驱动器划分为方向控制和逻辑输出两个部分。限位信号用于复位和限定运行方向,因此在方向控制部分同时处理限位;在逻辑输出部分,按照控制需求再次划分为复位、自动和手动三个逻辑处理模块,在逻辑输出的实现方式上,复位、自动和手动通过一定的优先级逻辑,通过发送电机占用请求复用逻辑输出模块。

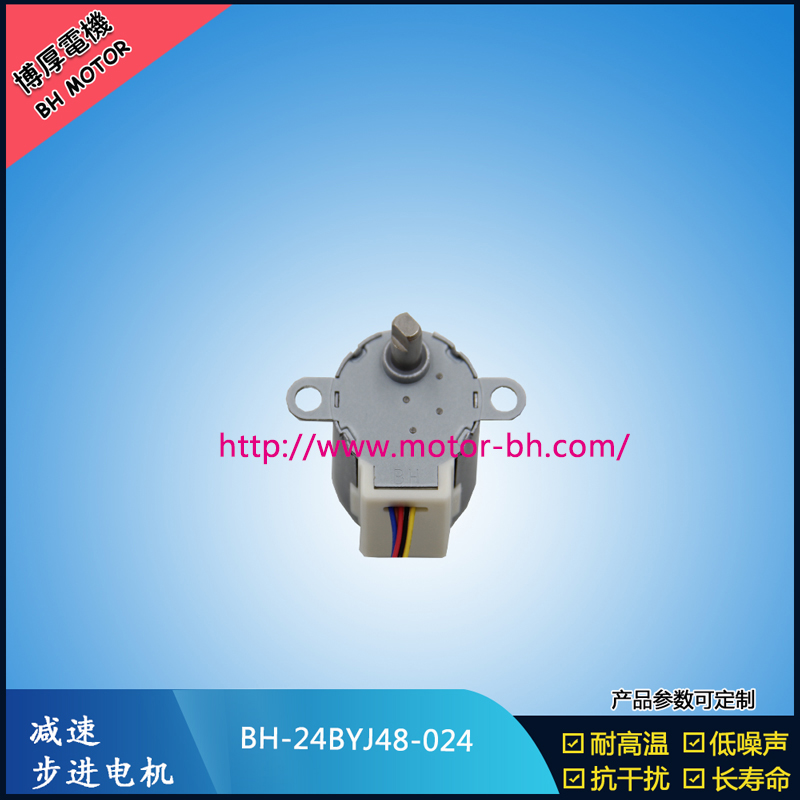

24BYJ48-024(0)jpg


    爬山复位模块用于复位调焦镜头到爬山搜索的起始位置。 步进电机驱动器在捕获到指令单元的复位信号后,按预定的运行方向产生驱动逻辑,直至控制器收到限位信号LIMIT的有效反馈后停止。复位过程中,自动和手动请求无效。


     步进电机驱动器的步数数据接收端DATA在接收到指令单元传入的运行步数后,首先检查当前是否有其他电机占用请求,如果电机空闲,就按照同时传入的方向信号输出指定步数的驱动逻辑;否则忽略本次自动控制请求。


    手动微调在驱动器中作为一种辅助控制手段,允许人工微调调焦镜头的位置。每启动一次手动微调,电机就按照设定的运行方向,运行一段固定的微调距离。驱动器在捕获到手动输入信号后,同时读取手动运行方向DIRECTION的设置值,如果当前电机空闲,则按照手动输入的方向信号输出固定步数的驱动逻辑;否则手动请求无效。
